엔진에서 자동차 변속장치 케이스 위치 결정

OEM이 16mm OD 그라운드 솔리드 다월을 사용하여 엔진 후면에 변속장치 위치를 결정합니다. 지정된 정렬 공차에 따르면 구성품이 정렬 위치로부터 20미크론 이내에 있게 됩니다. 정렬할 두 구성품의 무게로 인해 그리고 이들 구성품을 불규칙한 방법으로 결합하기 때문에 다른 대부분의 애플리케이션보다 더 까다로운 애플리케이션입니다. 고객은 수동 유도 호이스트를 사용하여 다월이 손상되거나 불규칙한 힘으로 인해 구성품 정렬이 잘못될 수 있었습니다. 고객은 SPIROL에 연락하여 비용 절감안을 요청했습니다.

SPIROL에서 처음에 조사한 것은 최저 비용의 솔루션인 표준 SPIROL 스프링 다월이 적용 가능할지 여부였습니다. 테스트와 검토를 거친 결과, 최저 비용의 솔루션이기는 하지만 이 애플리케이션에서 전체 정렬 공차 범위는 60미크론 이내였습니다. 또한 이 제품의 벽이 얇아 불규칙한 방법으로 2대의 중량이 큰 구성품을 결합할 경우 손상을 입기 쉬웠습니다.

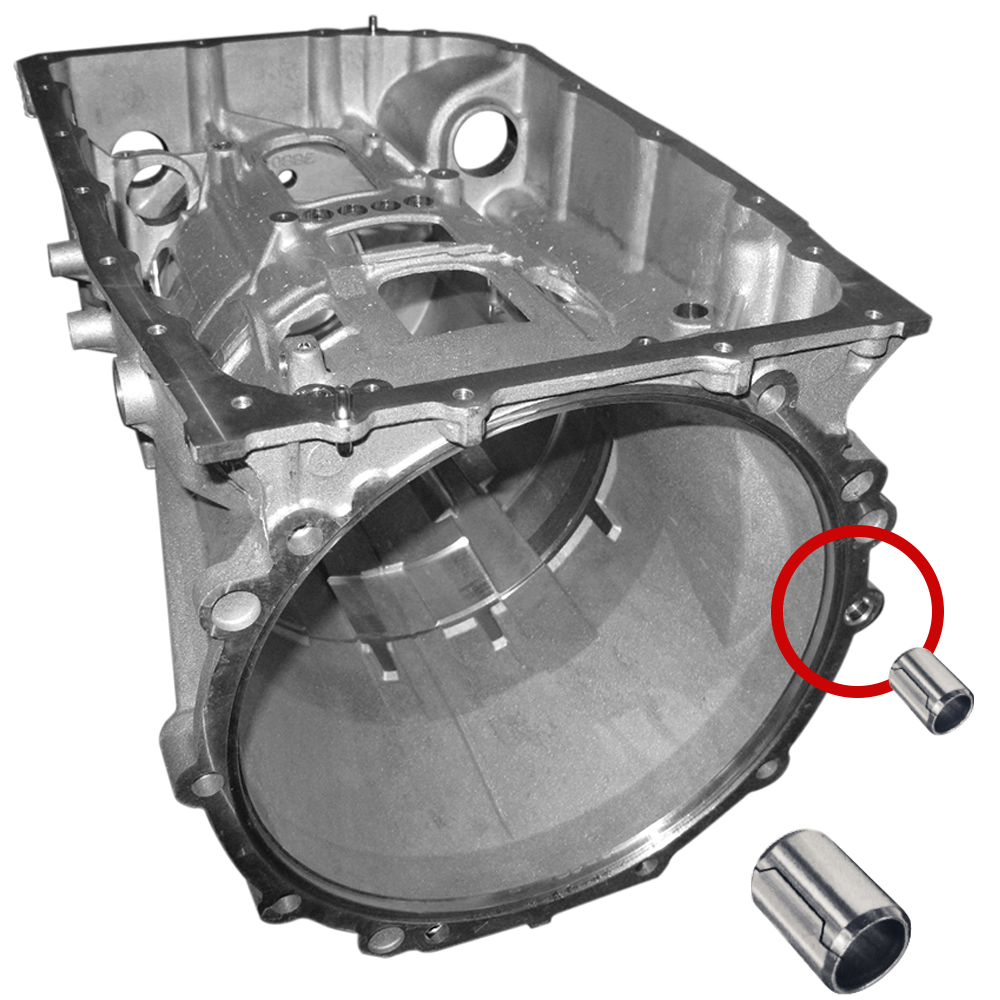

이에 따라 SPIROL은 표준 시리즈 GD100 그라운드 할로우 다월을 사용한 접근 방식을 취했습니다. 이들은 헤비 월 정밀 그라운드 제품으로, 견고한 구성을 제공하고 튼튼하기 때문에 사용된 어셈블리 유형에 적합했습니다. OD 그라운드 버팅 심 다월은 구성품의 구멍 크기 현재 사양인 15.985/16.000 mm를 충족했으며 기존 장착 치공구 및 장비에 쉽게 포함되었습니다. 고객은 프로그램 비용을 30% 절감할 수 있었으며, 다월 조립 장비를 수정할 필요가 전혀 없었기 때문에 설계 변경을 쉽게 적용할 수 있었습니다. 어셈블리의 기능은 이전 제품과 일관되게 유지되었습니다.

SPIROL의 가치는 잔폐물이나 부스러기가 전혀 없는 압연 띠강으로 부품을 제조하는 압연 공정으로부터 나옵니다. 이 공정은 대개 가공보다 50% ~ 75% 빠르며 냉간 압조와 거의 같습니다. 할로우 다월은 솔리드 다월보다 재료를 덜 사용하므로 추가적인 비용 절감과 전체 차량 무게 절감이 가능합니다. 이러한 가치가 고객에게 전달되어 고객의 경쟁력을 향상시켜줍니다.

무료 애플리케이션 엔지니어링 지원 : 당사의 엔지니어 직원은 귀하의 애플리케이션 요구 사항을 검토하고귀사의 설계 팀과 협력하여 최저 총 조립 비용으로 최상의 솔루션을 추천합니다.
