플라스틱 필터 펌프 어셈블리

애플리케이션:

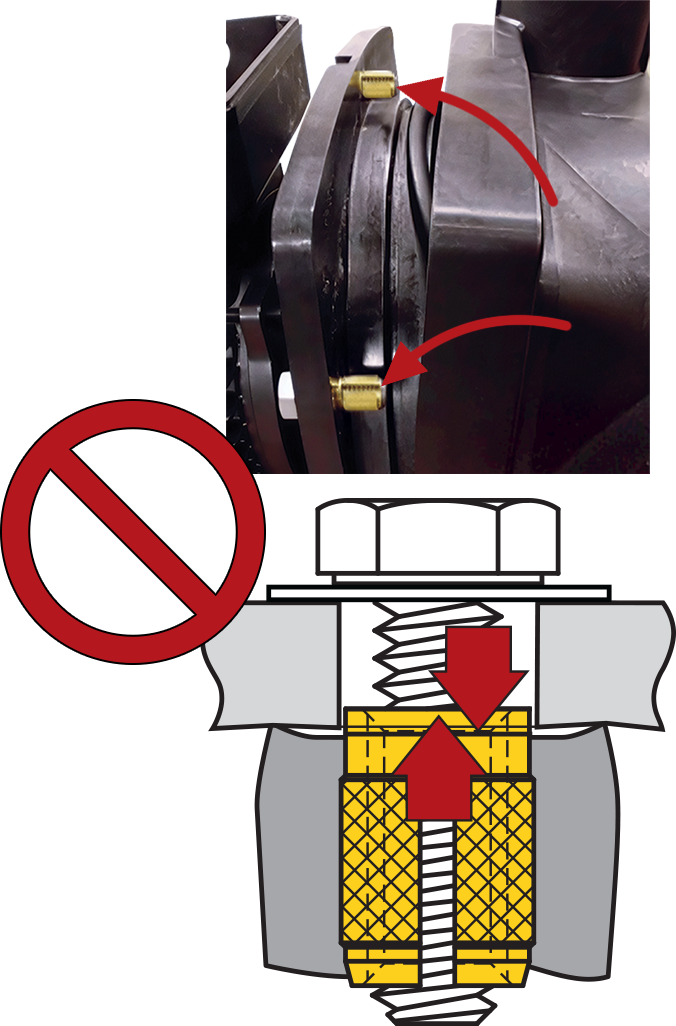

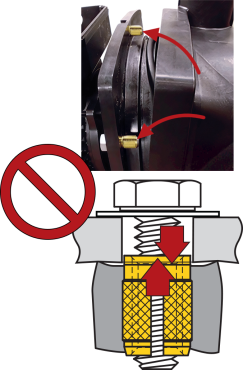

펌프 및 밸브 제조업체가 SPIROL에 연락하여 필터 펌프와 관련된 문제 해결 지원을 요청했습니다. 필터 펌프는 펌프 하우징에 고정된 덮개로 구성됩니다. 내부 압력과 인가 토크를 고려하여 어셈블리는 22 N-m을 견뎌야 합니다. 이 제조업체는 30% 유리 충진 폴리프로필렌 플라스틱 내에 M8 볼트와 확장 인서트 6개를 사용하고 있었습니다. 그리고 하청업체가 하우징 플랜지 주변에 각 인서트를 수동으로 장착하고 있었습니다. 필요 압력이 가해지면 인서트가 볼트에서 빠져나와 펌프가 개방되었습니다. 따라서 고객은 사양을 충족하는 안정적이고 효율적인 솔루션을 모색하고 있었습니다.

SPIROL 솔루션:

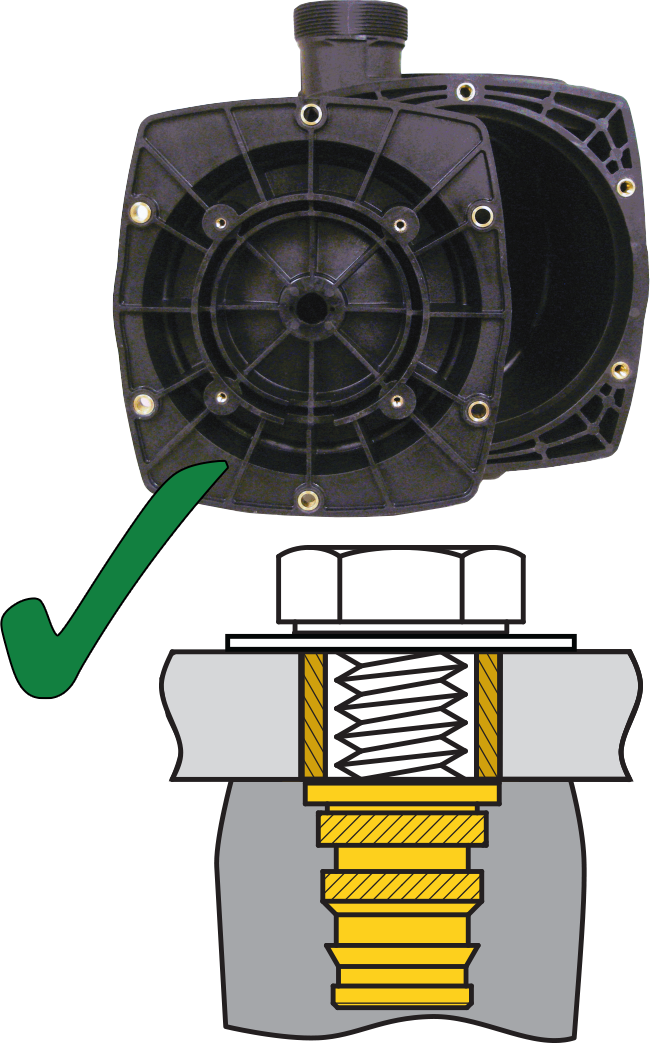

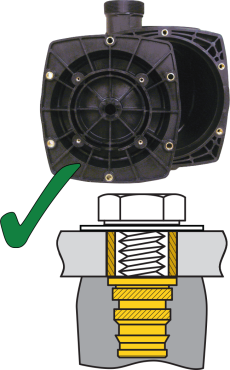

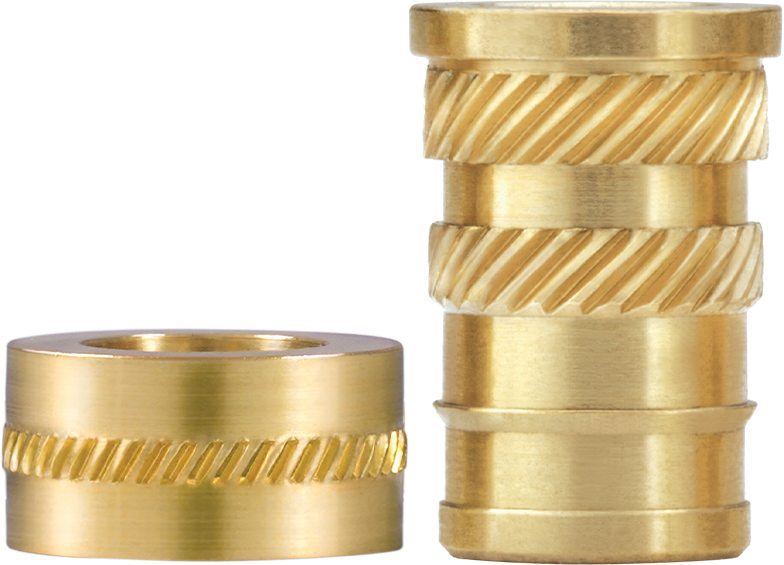

애플리케이션을 검토한 결과 SPIROL 엔지니어링은 덮개 구멍의 직경이 인서트 직경보다 크기 때문에 잭아웃(Jack-out) 현상이 발생하고 있다는 결론을 내렸습니다. 그리고 SPIROL 시리즈 20 헤드 열 장착 인서트와 CL800 컴프레션 리미터의 사용을 권장했습니다. 이 유형의 인서트는 정렬과 장착이 가장 간편하며 헤드로 인해 베어링 표면이 늘어나므로 잭아웃이 방지되는 추가적인 이점이 있습니다. 또한 확장 인서트보다 토크 및 인발 값이 높습니다. 컴프레션 리미터는 추가적인 베어링 표면을 제공하여 어셈블리 수명 동안 플라스틱 크립(Plastic creep)과 잭아웃을 방지합니다.

또한 SPIROL은 반자동 HP 모델 열 장착 기계를 사용하여 인서트를 장착할 것을 제안했습니다.

이 솔루션은 높은 품질의 제품과 효율적인 조립 공정을 제공하는 한편 애플리케이션의 성능 요구 사항을 초과했습니다.
