Polska플라스틱 제품에서의 쓰레드인서트의 성능 기대치
작성자 : Tara Meinck - 제품매니저
백서 다운로드

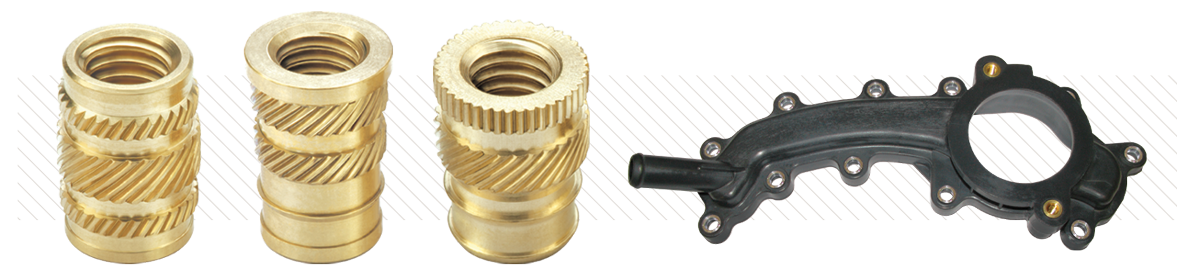

플라스틱 제품에 쓰레드 인서트를 사용하면 설계자가 기계가공 및 주조 금속 부품을 플라스틱으로 교체하여 접합 강도의 손실 없이 상당한 비용 및 무게 절감을 달성할 수 있습니다.
설계자들이 가장 많이 묻는 질문 중 일부는 "이 유형의 인서트에서 어떤 종류의 성능을 기대할 수 있습니까?"입니다. 또는 “이 인서트가 내 도면의 성능 사양을 충족합니까?” 표면적으로는 이러한 질문에 대답하기가 비교적 쉬워 보이지만 실제로는 간단한 "예" 또는 "아니오"로 대답하는 것이 거의 불가능합니다. 오히려 "그것은 상황에 따라 다릅니다."
인서트 성능 또는 회전 토크 및 인장 하중에 대한 저항(풀아웃이라고도 함)은 인서트 자체에 의해 부분적으로만 영향을 받습니다. 인서트 성능에 영향을 미치는 기타 요인은 다음과 같습니다:
- 플라스틱 소재 및 충전재 구성,
- 설계와 플라스틱 소재의 품질 및 홀 일관성,
- 조립 프로세스 및 품질 결과,
- 상대물의 정렬 및 설치된 인서트를 지지하는 방법.
인서트 재료, 플라스틱 유형 및 제품 구성(조인트에 국한됨)의 조합이 매우 다양하기 때문에 이러한 요소를 이해하지 않고 특정 응용 분야에서 달성할 수 있는 성능을 결정하는 것은 불가능합니다. 또한 인서트 성능의 최대 75%는 얼마나 잘 조립되었는지에 대한 직접적인 결과입니다.

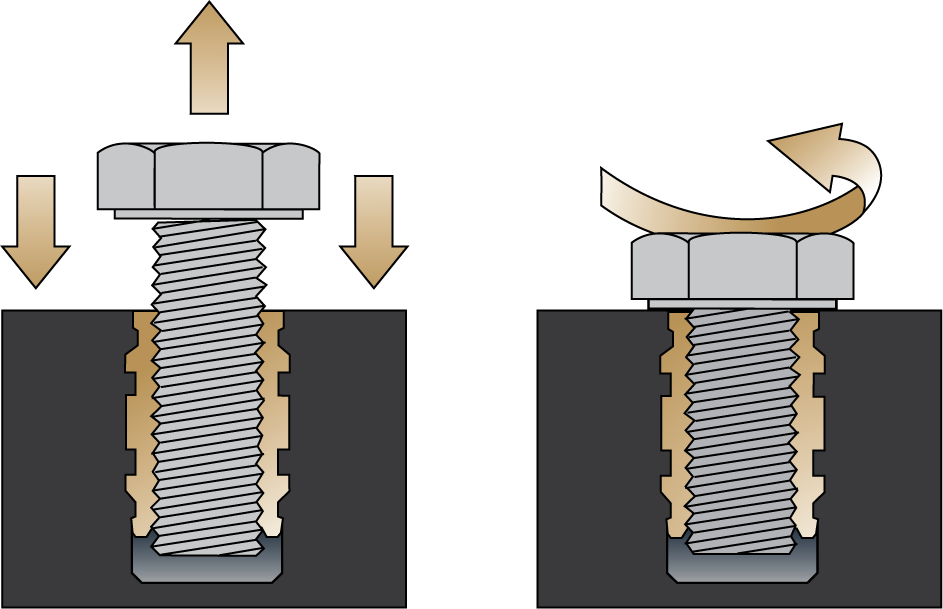

나사인서트 성능 테스트 방법::
(왼쪽) 인장(인발) 강도 및 (오른쪽) 회전 토크
애플리케이션에 대한 진정한 벤치마크를 설정하려면 애플리케이션의 생산 환경에서 볼트 조인트를 조립하고 테스트하는 것이 필수적입니다. 성능을 둘러싼 질문은 설계 프로세스 초기에 자주 발생하기 때문에 이전에 나열된 요소 중 수정하면 더 큰 영향을 미치는 요소와 비교하여 쉽게 조정할 수 있는 요소를 고려하는 것이 중요합니다. 설계 단계에서 특정 애플리케이션의 요구 사항을 충족하기 위해 인서트를 권장할 수 있으며, 이전 경험과 광범위한 성능 데이터를 기반으로 성능을 최적화하기 위해 기존 제품에 수정을 제안할 수 있습니다. 어떤 경우에는 응용 프로그램에서 인서트를 테스트하여 최상의 성능을 낼 수 있는 조립 기준을 결정하는 것이 좋습니다. 궁극적으로 모든 쓰레드 인서트의 승인은 실제 적용에서 성능을 확인하기 위한 테스트 및 평가를 거쳐야 합니다.
벤치마크가 설정되고 응용 프로그램이 생산으로 이동하면 앞서 언급한 요인에 대한 변동이 회전 토크에 저항하고 빼내는 나사 인서트의 능력에 영향을 미칠 수 있다는 점을 기억해야 합니다. 제품과 관련된 공급업체의 수를 제한하면 성능에 영향을 미치는 변수도 최소화할 수 있습니다. 따라서 가능하면 동일한 공급업체에서 나사산 삽입물과 조립 장비를 모두 구입하십시오.
많은 인서트 제조업체는 제품 카탈로그에 성능 데이터를 제공합니다. 이 데이터는 인서트 유형 및 크기에 대한 비교 가이드로만 사용해야 합니다. 이 성능 데이터는 테스트 방법과 재료가 일관되지 않기 때문에 제조업체를 비교하는 데 사용하거나 성능 벤치마크를 추정하는 데 사용해서는 안 됩니다.
결론
플라스틱 재질과충전재의 다양성과 부품 설계의 복잡성을 고려할 때 특정 응용 분야에 적용할 수 있는 인서트 성능 데이터를 제공하는 것은 불가능합니다. 설계자는 조립에 가장 적합한 인서트를 결정하기 위해 설계 단계에서 가능한 한 빨리 플라스틱용 나사 인서트를 전문으로 하는 응용 엔지니어링 전문가와 협력하는 것이 좋습니다. 쓰레드 인서트의 최종 승인은 항상 실제 적용에서의 테스트 및 승인을 기반으로 해야 합니다.
만약 파스너 관련하여 제품 생산에 문제가 있다면 당사의 엔지니어가 도움을 드릴수 있습니다. 귀사의 엔지니어링 요구사항에 대한 효율적인 솔루션을 추천하는 것이 스피롤의 역할입니다. 전화를 주시거나 아래 양식을 작성하여 보내 주시기 바랍니다.
