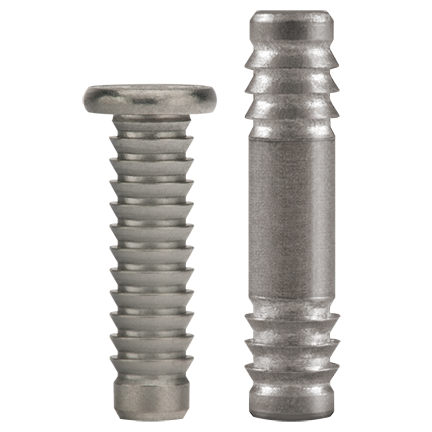

中国미늘 솔리드핀
스피롤의 미늘 핀은 축힘에 대한 최적의 저항이 필요한 유연한 플라스틱에 사용하기 위해 특별히 제작되었습니다. 융기된 미늘은 삽입 방향과 반대 방향으로 뒤쪽으로 기울어져 있습니다. 설치 후 플라스틱은 미늘 주변 영역으로 다시 채워져 최대 유지력을 얻습니다. 미늘은 축힘에 대한 최적의 저항이 필요한 유연한 플라스틱에 사용하는 것이 좋습니다. 설치 후 플라스틱은 미늘 주변 영역으로 다시 채워져 최대 유지력을 얻습니다. 미늘 핀은 높은 인발(인장) 강도와 분해 방지(즉, 조작 방지)가 필요한 응용 분야에 이상적입니다. 미늘은 부서지기 쉬운 플라스틱이나 필러 비율이 높은 플라스틱에는 적합하지 않습니다. 미늘은 방사형 형상이므로 서로에 대한 두 구성요소의 회전에 저항하지 않습니다. 이 요구 사항을 위해 직선 또는 나선형 널을 사용해야 합니다. 모든 미늘 핀에는 구멍과의 정렬을 용이하게 하고 설치를 용이하게 하기 위해 넉넉한 파일럿이 제공됩니다.
조립 장비가 필요한 경우 스피롤은 솔리드 핀 어셈블리 요구 사항을 지원하기 위해 고정구가 있거나 없는 완전 자동 모듈에서 수동 모듈에 이르기까지 핀 조립 장비의 표준 종합 라인도 제공합니다.
응용 엔지니어링 지원: 권장 홀 크기, 허용 오차 및 조립 방법을 결정하는 것을 포함하여 적절한 솔리드 핀을 선택하는 데 도움이 필요하면 엔지니어링 지원을 요청하십시오! 도와드리겠습니다!
미늘핀 제품 유형

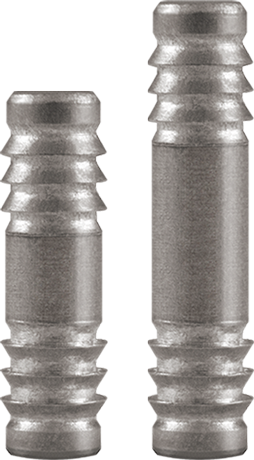

BP100 Press-N-Lok™ 핀
스피롤의 BP100 Press-N-Lok™ 핀은 핀의 양쪽 끝에 미늘이 있으며 플라스틱 박스와 같이 두 개의 플라스틱 구성요소를 서로 영구적으로 결합하도록 설계되었습니다.
Press-N-Lok™ 핀은 두 단계를 거쳐 조립됩니다.
1 단계: 하우징의 한쪽 부품에 핀을 누릅니다.
2 단계: 하우징의 나머지 부품을 핀의 노출 된 끝 부분에 맞추고 누릅니다.
설치하는 동안 플라스틱이 미늘 주변 영역으로 다시 채워져 축 방향 힘에 대한 최대 저항이 발생합니다. 스피롤의 Press-N-Lok™ 핀은 경량의 무연 알루미늄을 표준으로 사용하며 오스테나이트계 스테인리스강으로 주문할 수 있습니다. BP100 Press-N-Lok™ 핀은 2mm에서 4mm 범위의 직경으로 제공됩니다.

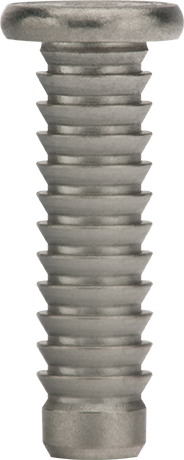

HP400 헤드 미늘 핀
스피롤의 HP400 헤드 미늘 핀에는 핀의 전체 길이 아래로 연장되는 일련의 미늘이 있습니다. 헤드 미늘 핀은 플라스틱 조립품의 셀프 태핑 나사를 대체할 수 있는 훌륭한 제품입니다. 미늘 핀은 표준 몰드(또는 드릴) 홀에 설치되고 나사보다 훨씬 빠르게 설치되며 설치 중 십자형 또는 비틀림과 관련된 문제를 제거하기 때문입니다. 미리 설정된 토크로 조여서 뒤로 빠지거나 느슨해지는 것을 방지하는 나사와 달리, 미늘 핀은 공격적으로 설계된 미늘 위에 플라스틱 백필로 고정되어 있습니다. 헤드는 포지티브 스톱을 제공하며 어셈블리 내에서 얇은 부품을 두꺼운 부품으로 유지하는 데에도 사용됩니다. 스피롤의 FH400 헤드 미늘 핀은 저탄소강 및 오스테나이트 스테인리스강으로 Ø2mm ~ Ø6mm 범위의 미터 직경 및 Ø.078"(5/64) ~ Ø.250"(1/4) 범위의 인치 직경으로 제공됩니다.
추가 솔리드 핀 유형
맞춤형 솔루션
표준 제품 내에서 필요한 직경, 길이, 재질 또는 마감재의 표준 미늘 솔리드 핀을 찾을 수 없거나 어떤 핀이 조립에 가장 적합한지 확실하지 않은 경우 엔지니어링 지원을 요청하십시오. 우리는 귀사의 응용 분야에 가장 비용 효율적인 솔루션을 찾도록 도울 것입니다.
핀 조립 기술
결합 및 조립에 사용되는 엔지니어링 파스너의 종합적인 라인 외에도 스피롤은 제품의 비용 효율적이고 고품질 조립을 용이하게 하도록 설계된 전체 범위의 핀 조립 장비도 제공합니다. 당사의 조립 솔루션은 수동 기계에서 통계적 프로세스 제어 및 오류 방지 옵션이 있는 완전 자동화된 작업 셀에 이르기까지 다양합니다. 우리는 토털 통합 솔루션을 제공하는 유일한 회사입니다.
어플리케이션 성공 사례
플라스틱 전기 자동차 충전 핸들의 고정 핀
고객의 도전
전기 자동차 충전 핸들 제조업체는 플라스틱 호스트를 벗겨내는 나사로 인해 조립 중에 높은 스크랩 비율을 경험했습니다. 그들은 나사를 린 제조를 지원하는 영구적이고 변조 방지 패스너로 교체하기를 원했습니다.
스피롤 솔루션:
- SPIROL 엔지니어링은 나사를 플라스틱 인클로저용 고정 핀으로 특별히 설계된 Press-N-Lok™ 핀으로 교체할 것을 권장했습니다.
- Press-N-Lok™ 핀에는 플라스틱에서 높은 유지력을 제공하는 미늘이 있습니다. 핀이 플라스틱에 눌러지면 미늘이 플라스틱 호스트에 조립 됩니다. 설치 후 핀을 제자리에 고정하기 위해 미늘 뒤에 플라스틱 백필이 있습니다.
- 이전에 사용된 나사에 비해 Press-N-Lok™ 핀의 조립 시간이 훨씬 빨랐고 조립 장비 비용이 저렴했습니다.
- SPIROL의 Press-N-Lok™ 핀은 조립 프로세스를 단순화하고 나사 설치와 관련된 스크랩 이벤트를 제거했습니다.
자동차 인테리어 도어 핸들 래치 메커니즘의 힌지 핀
고객의 도전
자동차 도어 핸들 제조업체는 조립에 사용하고 있던 반관 리벳으로 인해 발생하는 BSR(버저음, 삐걱거림)을 제거할 힌지 핀을 추천하기 위해 SPIROL에 접근했습니다.
스피롤 솔루션:
- 플라스틱용 SPIROL의 LP500 래치 핀은 자동차 핸들 및 래치 시장을 위해 특별히 개발되었습니다.
- 플라스틱용 LP500 래치 핀 헤드 아래의 가시 부분은 핀이 고정되어 있는 동안 핸들이 적절하게 회전하도록 하는 플라스틱 호스트에 핀을 잠급니다. 이것은 또한 BSR에 대한 우려를 완전히 제거합니다.
- 삽입 시 핀이 제자리에 단단히 눌러지기 때문에 리벳팅 및 피닝과 같은 모든 2차 작업이 제거됩니다.
- 현재의 반관 리벳을 SPIROL의 플라스틱용 LP500 래치 핀으로 교체하여 조립 공정을 단순화하고 생산 효율성을 개선하며 윤활유를 제거하고 도어 핸들의 전체 제품 품질을 개선했습니다.
로컬 디자인. 글로벌 공급
스피롤은 귀사의 설계를 지원하기 위해 전 세계에 애플리케이션 엔지니어를 두고 있으며, 최첨단 제조 센터와 전 세계 물류센터의 지원을 받아 제품 배송 과정을 단순화합니다.
만약 파스너 관련하여 제품 생산에 문제가 있다면 당사의 엔지니어가 도움을 드릴수 있습니다. 귀사의 엔지니어링 요구사항에 대한 효율적인 솔루션을 추천하는 것이 스피롤의 역할입니다. 전화를 주시거나 아래 양식을 작성하여 보내 주시기 바랍니다.
