中国열 / 초음파

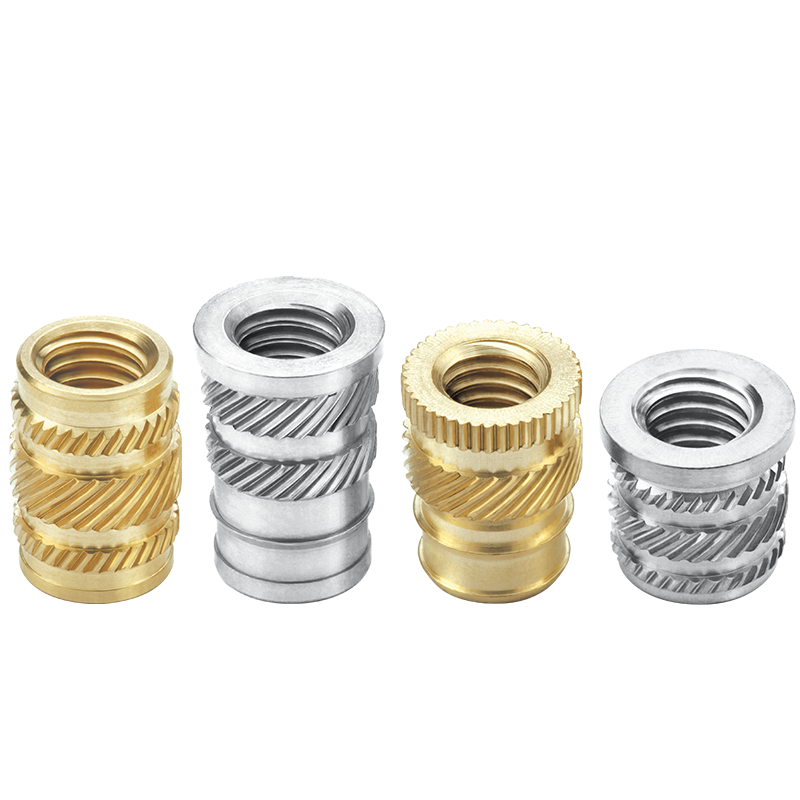

열/초음파 인서트는 열가소성 수지의 성형 후 조립을 위해 설계되었습니다. 열 및 초음파 설치로 뛰어난 성능 결과를 얻을 수 있습니다. 스피롤은 각 나사 크기의 긴 버전과 짧은 버전으로 사용할 수 있는 다양한 열/초음파 인서트 시리즈를 제공합니다. 긴 길이는 토크와 인발 저항을 최대화하는 반면, 짧은 길이는 더 낮은 비용과 더 짧은 설치 시간으로 덜 엄격한 요구 사항에 적합합니다. 일부 스타일은 헤드가 있거나 없이 사용할 수 있습니다. 헤드는 잭 아웃을 방지하는 결합 구성 요소에 대한 베어링 표면을 제공합니다(또는 반대로 사용하는 경우 당김을 방지할 수 있음). 그러나 헤드를 추가하면 추가 비용이 발생하며 헤드를 생성하려면 더 큰 직경의 재료가 필요합니다. 헤드가 없는 일부 인서트는 대칭이므로 설치 전에 인서트의 방향을 지정할 필요가 없습니다.
열/초음파 인서트는 인서트 주위에 충분한 벽 두께와 적절한 홀 크기로 사용하고 인서트의 빈 공간을 채우기 위해 플라스틱이 적절하게 녹는 방식으로 설치되는 경우 우수한 성능 결과를 얻을 수 있습니다.
열/초음파 인서트느 일반적으로 성능과 비용 사이에서 최상의 균형을 제공합니다.
스피롤 표준 열/초음파 인서트에는 테이퍼 홀용 시리즈 14, 직선 홀용 시리즈 19 및 20, 직선 홀용 시리즈 29 및 30이 포함됩니다. 스피롤의 열/초음파 인서트는 M2(2-56)에서 M8(5/16-18)까지의 나사 크기로 제공됩니다.
조립 장비가 필요한 경우 스피롤은 나사 인서트 부품 요구 사항을 지원하기 위해 고정구가 있거나 없는 수동 모듈에서 완전 자동 모듈에 이르기까지 종합적인 표준 인서트 조립 장비 라인을 제공합니다.
응용 엔지니어링 지원: 플라스틱 부품에 적합한 나사 인서트를 선택하는 데 도움이 필요하면 기술 지원을 요청하십시오! 도와드리겠습니다!
열 / 초음파 나사 인서트 제품
테이퍼 홀
SPIROL 시리즈 14 테이퍼 인서트는 테이퍼 구멍에 사용하도록 설계되었습니다. 테이퍼 홀은 적절한 안착을 용이하게 하고 열 또는 초음파 진동을 가하기 전에 인서트와 홀 벽 사이의 표면 접촉을 최대화합니다. 시리즈 14 테이퍼 인서트는 M2 ~ M8 범위의 미터법 나사산 및 2-56 ~ 5/16-18 범위의 통합 인치 나사산으로 짧은 버전과 긴 버전으로 제공됩니다.
헤드 - 직선 홀

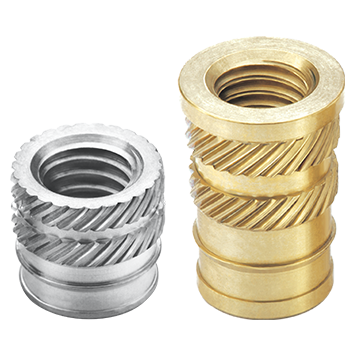

시리즈 19 직선형 및 시리즈 20 헤드형 인서트는 직선 홀에 사용하도록 설계된 약간 테이퍼진 몸체를 가지고 있어 낮은 반경 방향 응력으로 우수한 성능을 제공합니다. 파일럿 및 테이퍼드 널 및 홈 디자인으로 장착 및 설치가 용이합니다. 시리즈 20은 잭 아웃을 방지하기 위해 결합 구성요소에 대한 추가 베어링 표면을 제공하기 위해 헤드가 추가된 시리즈 19와 동일한 본체 스타일을 가지고 있습니다. 시리즈 19 및 시리즈 20 인서트는 M2 ~ M8 범위의 미터 나사산 및 2-56 에서 5/16-18 범위의 통합 인치 나사로 짧은 버전과 긴 버전으로 제공됩니다.
대칭 및 헤드 - 직선 홀

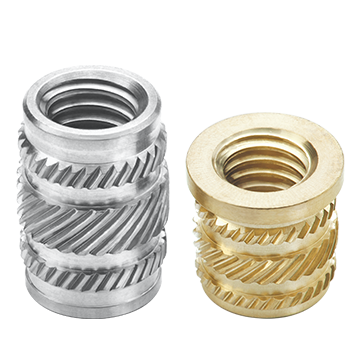

시리즈 29 대칭 인서트 및 시리즈 30 헤드 인서트는 토크와 풀아웃 성능을 최대화하기 위해 양쪽 끝에 두 개의 작은 널과 깊은 언더컷이 결합된 넓은 중앙 널로 설계되었습니다. 시리즈 29는 대칭형으로 쉽게 방향을 잡을 수 있으며 넉넉한 파일럿으로 구멍에 쉽게 설치할 수 있습니다. 시리즈 30은 시리즈 29와 완전히 동일한 본체 스타일을 가지고 있습니다. 잭 아웃을 방지하기 위해 결합 구성요소에 대한 추가 베어링 표면용 헤드가 추가되었습니다. 시리즈 29 및 시리즈 30 인서트는 M2 ~ M8 범위의 미터 나사 및 2-56 에서 5/16-18 범위의 종합 인치 나사로 짧은 버전과 긴 버전으로 제공됩니다.
맞춤형 솔루션
표준 제품 내에서 필요한 크기, 길이, 재료 또는 마감재의 나사 인서트를 찾을 수 없거나 조립에 가장 적합한 인서트가 확실하지 않은 경우 당사 팀에 엔지니어링 지원을 요청하고 당사는 귀하의 애플리케이션에 가장 비용 효율적인 솔루션을 찾는 데 도움이 될 것입니다.
나사 인서트의 조립 기술
결합 및 조립에 사용되는 종합적인 엔지니어링 부품 외에도 스피롤은 제품의 비용 효율적이고 고품질 조립을 용이하게 하도록 특별히 설계된 플라스틱용 나사 인서트를 위한 전체 범위의 조립 장비도 제공합니다. 당사의 조립 솔루션은 수동 기계에서 통계적 프로세스 제어 및 오류 방지 옵션이 있는 완전 자동화된 작업 셀에 이르기까지 다양합니다. 우리는 토털 솔루션을 제공하는 유일한 회사입니다.
로컬 디자인. 글로벌 공급.
스피롤은 귀사의 설계를 지원하기 위해 전 세계에 애플리케이션 엔지니어를 두고 있으며, 당사의 최첨단 생산 시설과 전 세계 물류 센터의 지원을 받아 제품 배송 물류를 단순화합니다.
